ジェットエア式除水機スイパー

ジェットエア式除水機スイパー
Jet air type water remover sweeper


本装置は、滅菌処理や水洗い工程において、商品の表面に付着している水滴をジェットエアで吹き飛ばし、乾燥時間を短縮させるものです。ジェットエアノズルは、エア圧力によって自ら高速回転するスピンノズル方式(特許)で、ノズルボックスに装着されています。また、除水効果を最大に発揮できるよう、エアの強さはインバータにより制御され、操作パネル面で簡単に調整できるようになっています。ノズルボックスは上下各1組装着され、簡単に脱着できるようになっていますので、清掃およびノズルの交換が簡単です。ジェットエアにより吹き飛ばされた水滴はウォーターパンに落ち、所定の排出口より外に排出されます。

特長

  • スピンノズル採用による強力な除水方式
    エアノズル回転機構(スピンノズル)が、商品に振動を与えながらジェットエアを吹き付けることにより、短時間で大量に商品の除水ができます。
  • 除水効果
    スピンノズルで吹き飛ばされた水滴は入口側へのみ飛散し、出口側には飛散しない構造となっていますので、商品への水滴の再付着がありません。
  • 最適な風量コントロール
    操作パネル面で風量を簡単に調整できます(インバータ内蔵)。小袋等の軽い商品に対しても最適な風量調整ができます。
  • 清潔
    ブース入口・出口にセットされている樹脂カーテンは容易に洗浄でき、さらにノズルボックスは脱着が容易な構造になっていますので清掃が簡単に行え、常に清潔な状態で使用できます。また、本装置は総ステンレス製ですから衛生的です。
  • あらゆる商品に対応
    除水商品の形状に合わせてスピンノズルボックスを取り替えることができます。
  • 特殊タイプに対応
    特殊型として、除水速度3~15m/分の高速型除水機(HWCX-400T)や防音装置付もご用意致しました。

除水対象物

・切り餅、軽量小袋製品
・おでん等パック製品
・漬物等パック製品
・真空パック製品
・缶詰、瓶詰等の製品
・レトルトパウチ、スタンディングパウチ製品
・チアパック製品
・アイスクリーム等カップ製品
・ナイフ、フォーク等金属プレス製品
・IT関連の電子部品
・弁当箱
・クッキープレート(工場ライン)
・その他

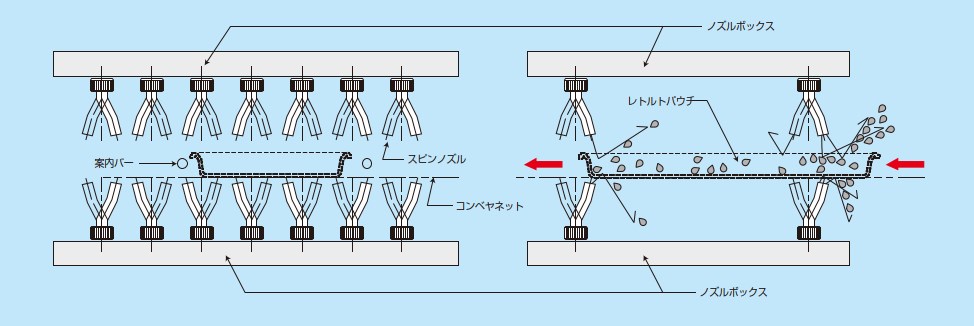

ノズル配置図

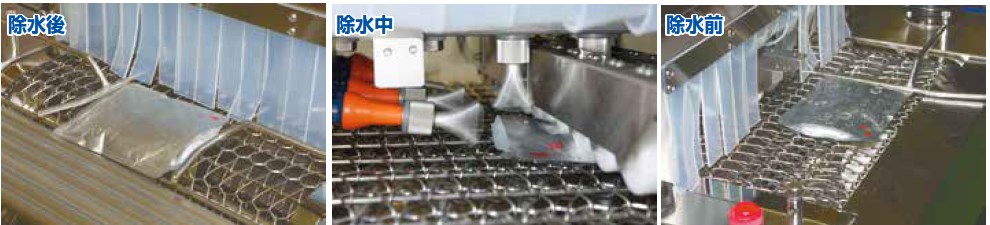

除水状況


安全性について


仕様

型式WCX-400T
コンベヤ速度2~7m/min(可変)
コンベヤステンレス製ネットコンベヤ
有効幅400mm
開口寸法400×100mm
水切りノズルスピンノズル方式、ノズルボックス上下各1組(脱着可能)
ブロワ容量3.0/3.45kW×2台、インバータ制御
環境常温、常湿(0~40℃:結露なきこと)
電源入力3相200V 50/60Hz
消費電力8.6/9.5kW
質量約300kg

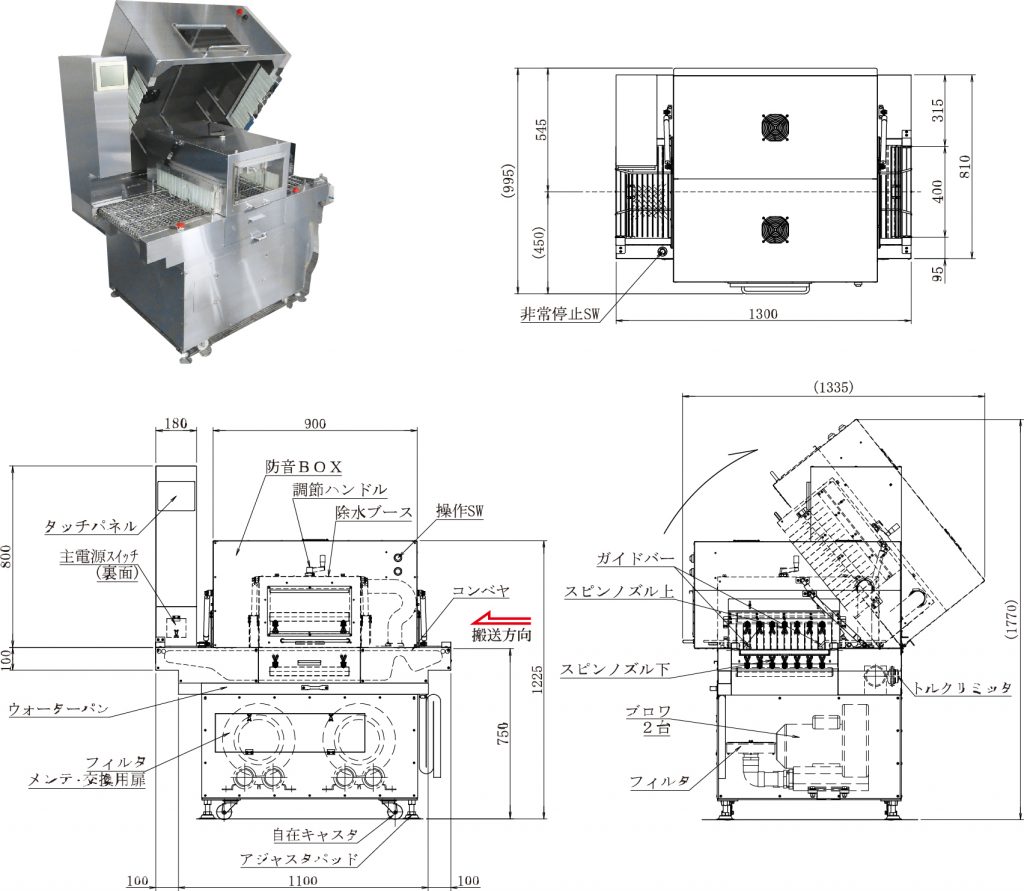

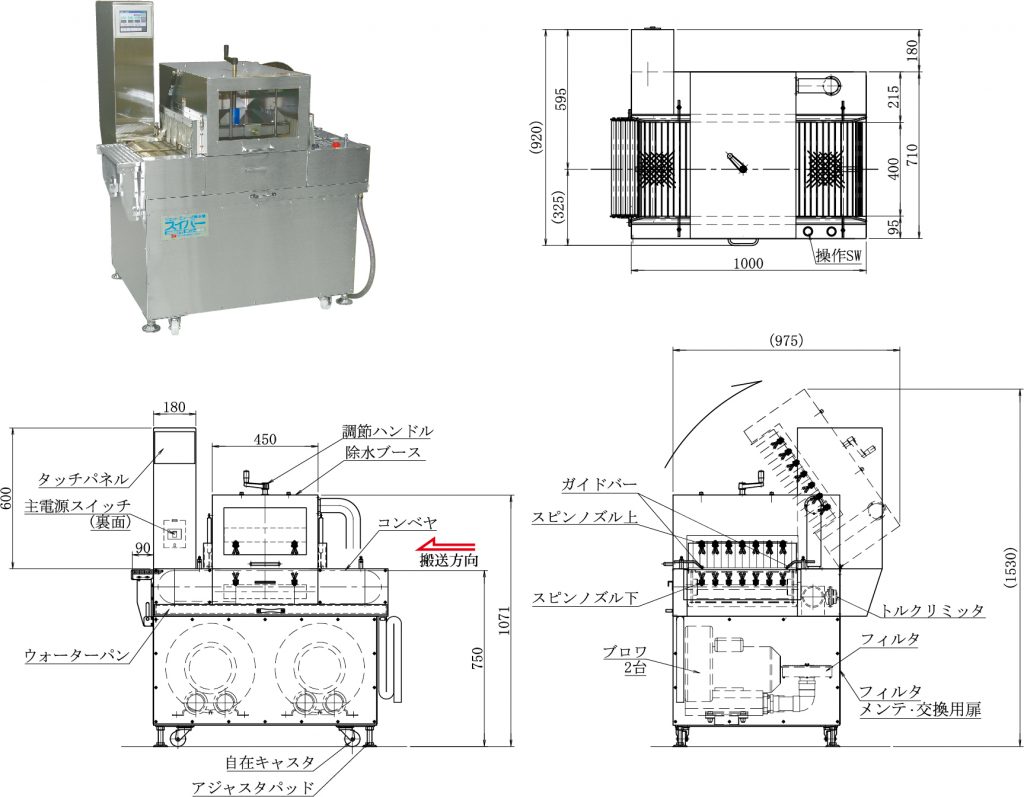

寸法・各部の名称(寸法単位[mm])

WCX-400T
