スマートACイオナイザ（ASIBS／ASIBL）
Smart AC ionizer (ASIBS / ASIBL)
Smart Functional Design & Low Maintenance & High Performance
スマート設計で省メンテナンス・高速除電
特長
抜群の除電性能で、近距離から遠距離まで高速除電
放電電極針を50mmピッチにしたことにより、高密度なイオン生成が可能になり、除電ムラがなく、近距離除電から、エア併用や周波数の可変により遠距離からも抜群の除電性能を達成いたしました。
●エア併用により遠距離でも高速除電
除電電極針ユニットのエア噴出口を最適化したことにより理想的なエア送流を実現し、少ない流量で遠距離まで高速除電を可能としたしました。

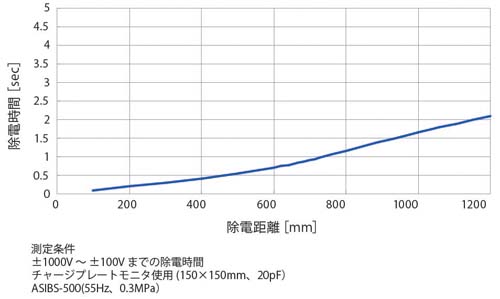

●除電電極設置距離に対する除電性能
高帯電の高速搬送物も確実に除電
フィルム等の20kVを超える高帯電、200m/minを超える高速搬送にも対応し、確実に除電が可能です。エアを併用しない場合でも、近距離に設置することにより除電が可能です。
長年にわたりフィルム業界におけるトップシェアを誇る春日電機だからできる、実際の高速走行フィルムにおける除電特性評価試験から、最適なイオン生成方法の検証と、確実に除電が出来ることを検証し、最適な除電を提供いたします。

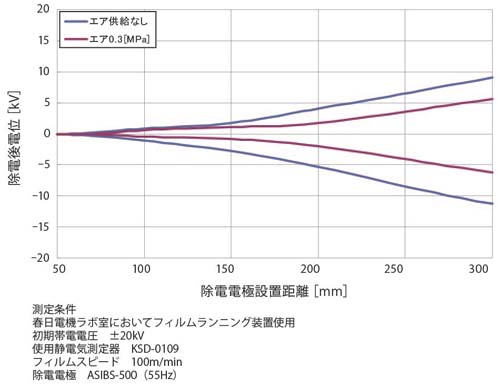

●高速走行フィルムでの除電性能１（フィルムスピード100m/min）

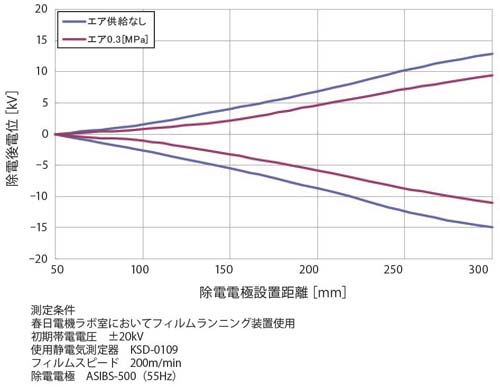

●高速走行フィルムでの除電性能２（フィルムスピード200m/min）
汚れにくく長期間安定、メンテナンス工数大幅削減
イオナイザの除電性能低下の主な原因は放電電極針の汚れによるイオン生成量の低下です。クリーンエアを供給することにより放電電極針の汚れを防ぎ長期間安定した除電効果を持続いたします。
また、放電電極針ユニットはワンタッチで簡単に取り外しができ、放電電極針の清掃、交換作業にかかる工数を大幅に削減できます。
●クリーンエアが放電電極針を覆い汚れを寄せ付けません
放電電極針周辺のエア噴出口を徹底的にシミュレーションし、放電電極針に周辺外気を寄せ付けない構造を新開発しユニット化いたしました。これにより空気中に浮遊するパーティクル（塵埃）が放電電極針に付着することを大幅に抑えることが可能となりました。クリーンルームはもとより、通常環境下でもクリーンエアを併用することにより放電電極針が汚れにくく、メンテナンス周期を大幅に伸ばすことに成功いたしました。

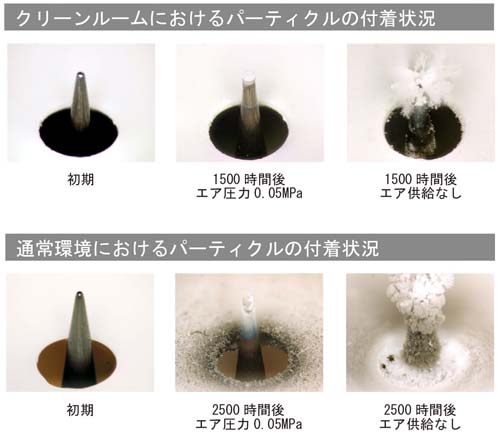

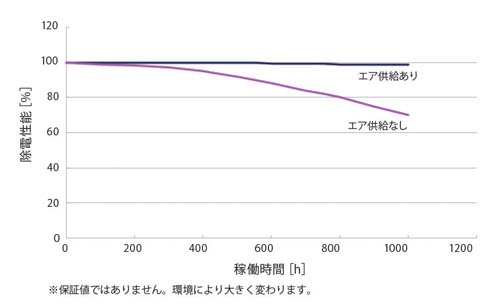

●除電性能経時変化
●エア消費量が少なく、省エネ、省メンテナンス
最適化した放電電極針ユニットにより、少ないエア流量で流速を最大限高めることに成功し、エア圧力を低めに設定しても高速に除電が可能で、ランニングコストが安く、メンテナンス周期を大幅に伸ばすことができます。

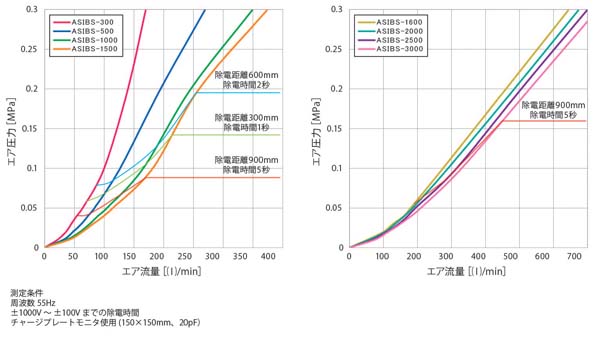

●エア圧力・エア流量・除電性能の関係

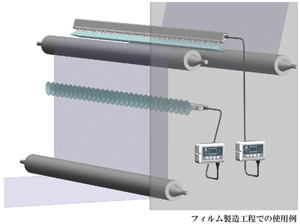

コントローラをセパレートにしたことによりスマートに設置可能
コントローラをセパレートにしたことにより、コントローラをオペレータが確認しやすい場所に設置できます。これにより、オペレータによる動作状況の確認・設定・メンテナンスをスムーズに行うことができます。

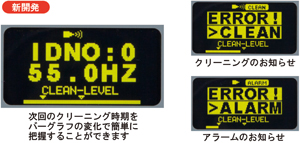

●直感的にわかる多彩なコントローラ表示
安全性が高くメンテナンス性向上
春日電機の独自技術である放電電極針１本１本に高電圧抵抗を設けた抵抗結合方式のイオン生成のため、放電電極針に触った場合でも、ほとんどショックがなく安全性が高くなっております。また、最先端の樹脂成形技術を応用し、高電圧抵抗素子、プリント基板を樹脂成形品に一体成形したため、高電圧部分がほとんど露出がなく、水分や汚れの付着によるリークのリスクを最小限に抑えた耐久性の高い設計となっております。
●除電電極にイオン生成ランプを装備
除電電極ケーブル接続部分にイオン生成（高電圧）ランプを装備し、除電電極メンテナンス時の安全性を高めております。
●放電電極針の交換が簡単です
放電電極針をエア噴出口と一体にユニット化したため、ワンタッチで簡単に交換が可能です。これにより放電電極針交換にかかる作業工数を削減することができます。
スリム設計、軽量で取付場所を選びません
除電電極部に高電圧発生部を内蔵しながらコンパクト、軽量設計のため、低電圧配線で安全性が高く、簡単に設置ができます。
多彩な取付方法で、お客様のニーズにあった取付方法を選択可能

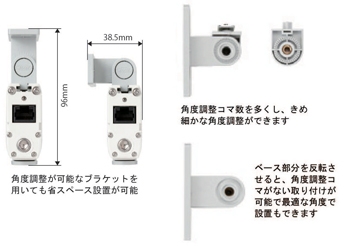

付属の取付ブラケットで２種類の取付方法が可能で、お客様の取付位置に合わせご選択いただけます。また、電極取付部には市販のアルミフレーム等で用いられているＴスロット方式を採用したため、市販の角ナット等を用いることによりお客様にて取付ブラケットをご準備することが可能となりました。
● 取付ブラケット使用例１
● 取付ブラケット使用例２
●ジャストフィットサイズが選択可能
ASIBS は除電有効幅300mmから3000mmまで、 ASIBL は除電有効幅400mmから3000mmまで100mm単位でご用意いたしました。きめ細かな寸法対応で、お客様の求めるベストサイズをご提供できます。
仕様
除電電極部
| 型式 | ASIBS | ASIBL |
|---|---|---|
| イオン生成方式 | 周波数可変型ACコロナ放電式 | ACコロナ放電式 周波数55Hz固定 |
| 放電電極針 | タングステン | |
| 除電有効幅 | 300～3000mm | 400～3000mm |
| 除電有効距離 | 50～2000mm | 50～1200mm |
| 最大エア圧力 | 0.3MPa | |
| エア供給口 | R P1/8 | |
| 表示 | ケーブル接続口にイオン生成（高電圧）ランプ装備 | I/Oケーブル接続口にイオン生成（高電圧）ランプ装備 高電圧回路異常時ランプ点滅 |
| オゾン発生量 | 0.02ppm以下（測定距離300mm） | |
| 環境 | 温度5～40℃、湿度80%RH以下（結露なきこと） | |
| 電源入力 | コントローラより供給 | DC24V |
| 外部入力 | ー | 除電停止入力 |
| 外部出力 | ー | アラーム警報出力（高電圧異常） |
コントローラ部（除電電極に付属）
| 型式 | ASIBS-CB |
|---|---|
| 入力電圧 | DC24V |
| 消費電流 | 400mA |
| 周波数可変範囲 | 0.5～55Hz（10段階） |
| 警報表示 | クリーニング警報、アラーム警報（高電圧異常） |
| 外部入力 | 除電停止入力 |
| 外部出力 | クリーニング警報出力、アラーム警報出力（高電圧異常） |
| 設定項目 | 除電停止、IDナンバー、イオン発生周波数、イオンバランス調整、クリーニング警報感度、除電電極接続ケーブル長設定、オールリセット |
| 質量 | 約210g |
仕様表
| 型式 | 有効長 ［mm］ | 全長 ［mm］ | 放電電極針 ユニット個数 | 質量［g］ | 付属取付ブラケット個数 | エア供給 | |
|---|---|---|---|---|---|---|---|
| ASIBS | ASIBL | ||||||
| ASIBS-300 | 300 | 350 | 6 | 400 | - | 2個 | 片側 |
| ASIBS-400／ASIBL-400 | 400 | 450 | 8 | 460 | 475 | ||
| ASIBS-500／ASIBL-500 | 500 | 550 | 10 | 520 | 535 | ||
| ASIBS-600／ASIBL-600 | 600 | 650 | 12 | 580 | 595 | ||
| ASIBS-700／ASIBL-700 | 700 | 750 | 14 | 640 | 655 | ||
| ASIBS-800／ASIBL-800 | 800 | 850 | 16 | 700 | 715 | ||
| ASIBS-900／ASIBL-900 | 900 | 950 | 18 | 760 | 775 | ||
| ASIBS-1000／ASIBL-1000 | 1000 | 1050 | 20 | 820 | 835 | ||
| ASIBS-1100／ASIBL-1100 | 1100 | 1150 | 22 | 890 | 905 | 3個 | |
| ASIBS-1200／ASIBL-1200 | 1200 | 1250 | 24 | 950 | 965 | ||
| ASIBS-1300／ASIBL-1300 | 1300 | 1350 | 26 | 1010 | 1025 | ||
| ASIBS-1400／ASIBL-1400 | 1400 | 1450 | 28 | 1070 | 1085 | ||
| ASIBS-1500／ASIBL-1500 | 1500 | 1550 | 30 | 1130 | 1145 | ||
| ASIBS-1600／ASIBL-1600 | 1600 | 1650 | 32 | 1190 | 1205 | 両側 | |
| ASIBS-1700／ASIBL-1700 | 1700 | 1750 | 34 | 1250 | 1265 | ||
| ASIBS-1800／ASIBL-1800 | 1800 | 1850 | 36 | 1310 | 1325 | ||
| ASIBS-1900／ASIBL-1900 | 1900 | 1950 | 38 | 1370 | 1385 | ||
| ASIBS-2000／ASIBL-2000 | 2000 | 2050 | 40 | 1430 | 1445 | ||
| ASIBS-2100／ASIBL-2100 | 2100 | 2150 | 42 | 1500 | 1515 | 4個 | |
| ASIBS-2200／ASIBL-2200 | 2200 | 2250 | 44 | 1560 | 1575 | ||
| ASIBS-2300／ASIBL-2300 | 2300 | 2350 | 46 | 1620 | 1635 | ||
| ASIBS-2400／ASIBL-2400 | 2400 | 2450 | 48 | 1680 | 1695 | ||
| ASIBS-2500／ASIBL-2500 | 2500 | 2550 | 50 | 1740 | 1755 | ||
| ASIBS-2600／ASIBL-2600 | 2600 | 2650 | 52 | 1800 | 1815 | ||
| ASIBS-2700／ASIBL-2700 | 2700 | 2750 | 54 | 1860 | 1875 | ||
| ASIBS-2800／ASIBL-2800 | 2800 | 2850 | 56 | 1920 | 1935 | ||
| ASIBS-2900／ASIBL-2900 | 2900 | 2950 | 58 | 1980 | 1995 | ||
| ASIBS-3000／ASIBL-3000 | 3000 | 3050 | 60 | 2040 | 2055 | ||
付属品
※動作に必要な ACアダプタまたは I/Oケーブルは別途ご注文ください。
オプション
ACアダプタ
| ACアダプタ | ||
|---|---|---|
| 型式 | KN-AC5 ／ KN-AC5L | |
| 入力電圧 | AC100～240V 50/60Hz |  |
| 出力電圧 | DC24V | |
| 質量 | 約280g | |
| その他 | ・ASIBS-3000、ASIBL-3000迄対応 ・KN-AC5LはL型変換プラグ付でASIBLに適しております。 | |
各種ケーブル、他
除電電極接続ケーブル
ASIB-OP-C02(付属品)
ASIB-OP-C05
ASIB-OP-C10
I/Oケーブル
ASIB-OP-P02
ASIB-OP-P05
ASIB-OP-P10
交換用放電電極針ユニット
ASIB-OP-N01
取付ブラケット（付属品）
ASIB-OP-B01
使用例１（角度調整）
使用例２（角度固定）
除電性能データ（代表例）
共通測定条件：±1000V～100Vまでの除電時間
チャージプレートモニタ使用（150×150mm、20pF）
ASIBS-500使用
寸法・各部の名称（寸法単位mm）

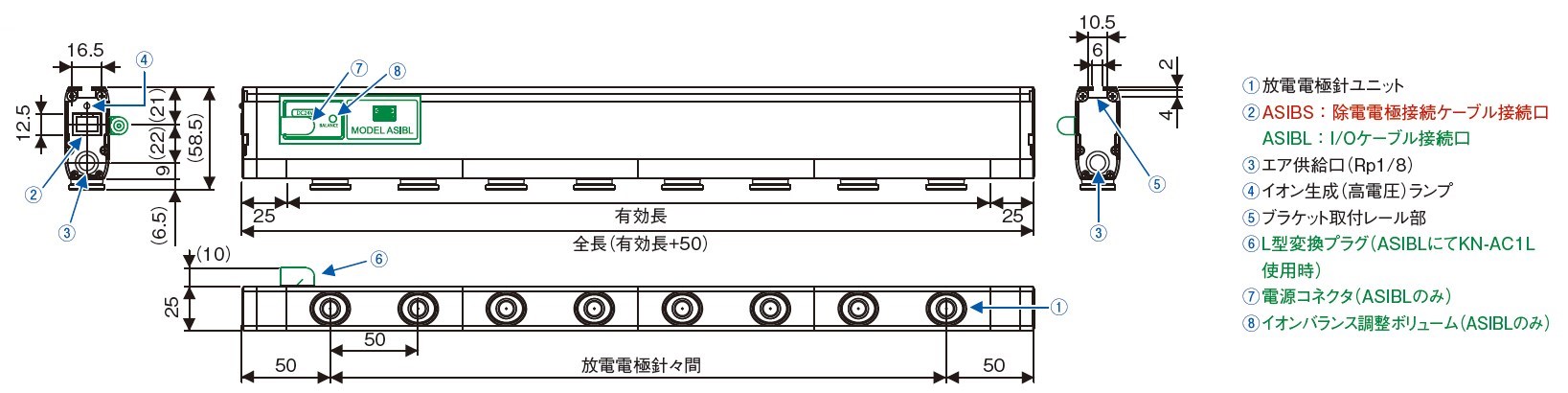

ASIBS除電電極部／ASIBL

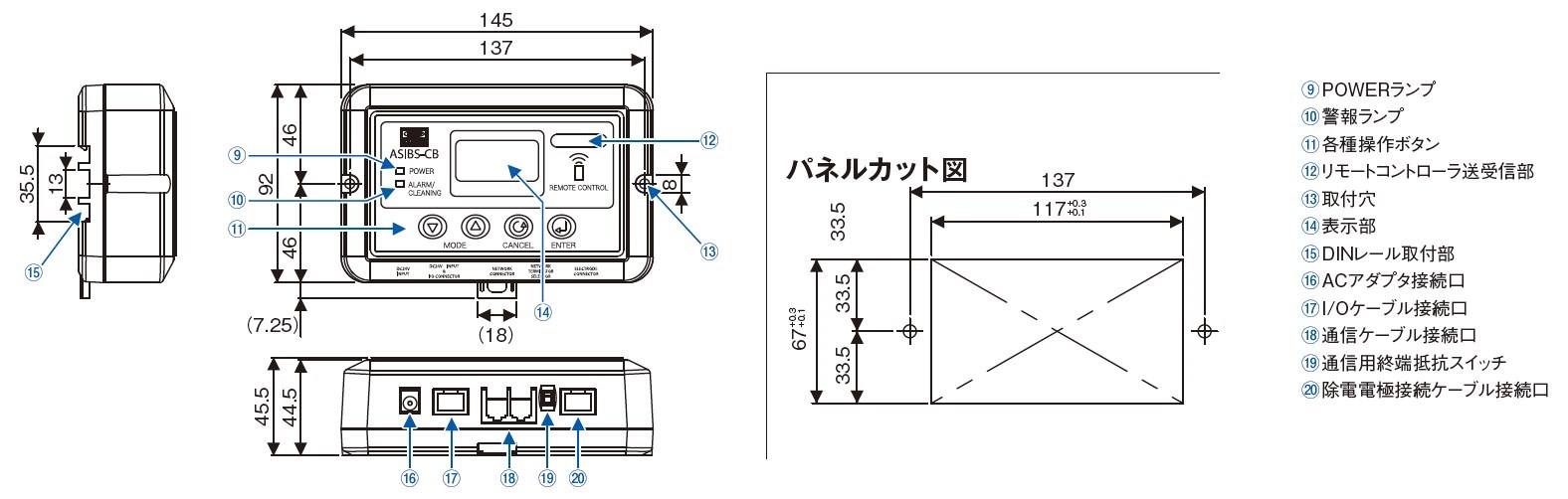

コントローラ ASIBS-CB

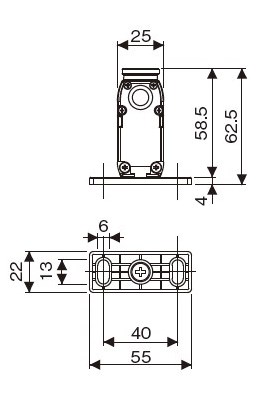

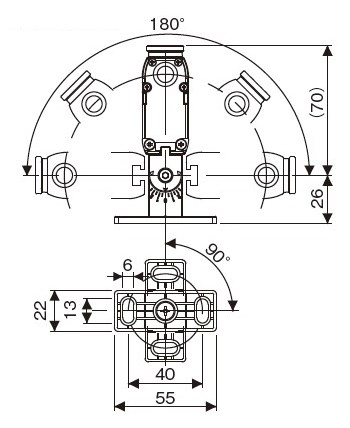

取付ブラケット ASIB-OP-B01
使用例１（角度調整）
使用例２（角度固定）

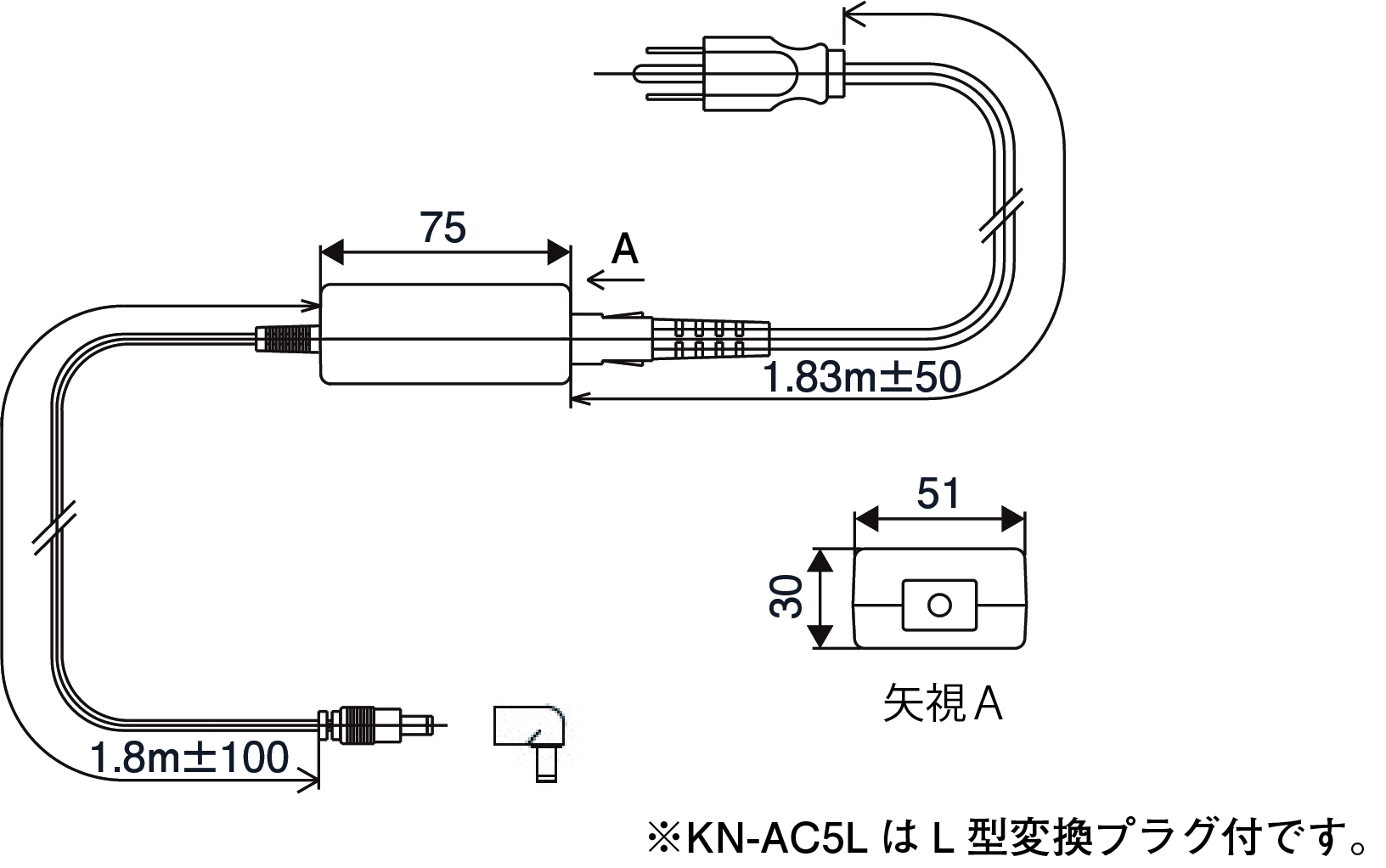

ACアダプタ KN-AC5／KN-AC5L
