PROSTAT

Logo Color Black Letter_CMYK(300×).jpg

米国プロスタットコーポレーション(英文名Prostat Corporation)の製品を取り扱っております。

メーカーホームページ
http://www.prostatcorp.com/

抵抗測定

抵抗測定システムセット(PRS-801)

PRS-801 SET.jpg

ESD保護区域(EPA)でのESD対策資材の特性評価と経年変化の抵抗測定には広い測定レンジを持ち、コンスタントな電圧を印加することのできる抵抗測定器を用いることが重要です。

特長
・導電性から絶縁性の広い測定レンジ:0.1Ω~2.0×1014Ω
・コンスタントな印加電圧:<10V、10V、100V(印加電圧の自動可変機能付)
・特別な技術と訓練を必要としない自動測定モードによる簡単な測定と優れた再現性
・パソコンへのデータ転送ソフト
・測定用途に合わせ複数の測定電極をオプションでご用意

抵抗測定セット(PRS-812)

PRS-812 SET.jpg

特長
・導電性から絶縁性の広い測定レンジ:0.1Ω~1.0×1012Ω
・コンスタントな印加電圧:<10V、10V、100V(印加電圧の自動可変機能付)
・特別な技術と訓練を必要としない自動測定モードによる簡単な測定と優れた再現性
・測定用途に合わせ複数の測定電極をオプションでご用意

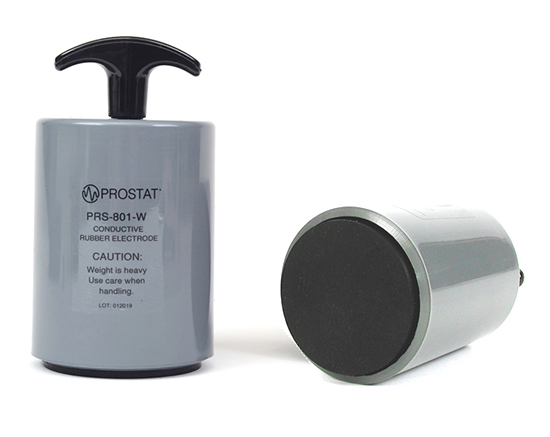

5ポンド電極(PRS-801-W)


作業表面、床などの抵抗測定用5ポンド電極です。床表面、作業表面、椅子、装置、衣服、製造治工具などの点間抵抗(Rp)、接地可能接続点間の抵抗(Rg)測定に使用します。同心円リング電極(PRF-911)の加重にも使用いたします。

※点間抵抗測定にはPRS-801-Wを2個使用いたします。

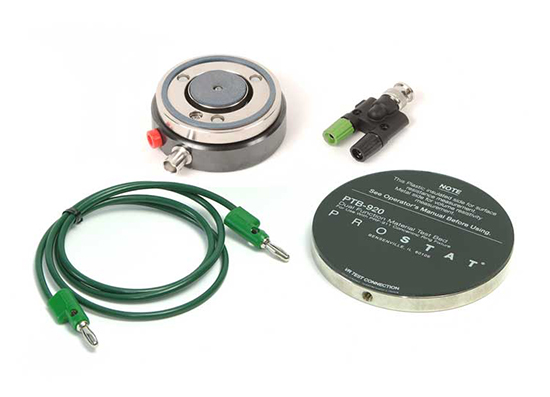

同心円リング電極(PRF-911)


ESD対策用の包装資材など平滑な材料の表面抵抗と堆積抵抗を測定するのに使用する電極です。加重に5ポンド電極(PRS-801-W)を使用します。

ミニチュアプローブ

抵抗測定器PRS-801またはPRS-812と共に使用し、部材の表面抵抗を微細に測定できるように設計されています。不規則な表面や異なった材料を含む測定表面での接触を改善するために、コンタクトピン先端に取り付けできる導電性ゴムを付属しております。

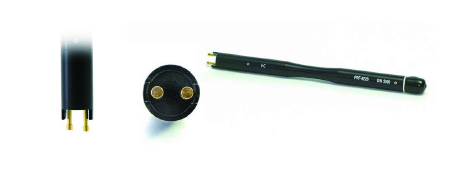

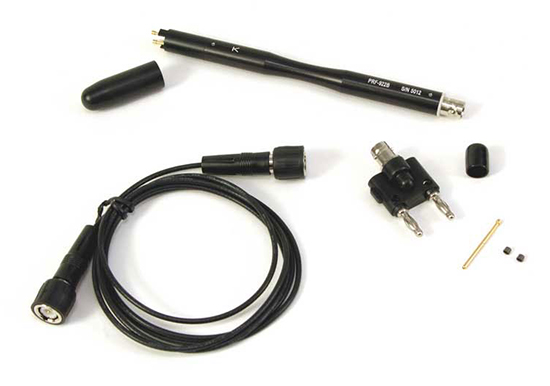

ミニチュアプローブ2点間(PRF-922B)
部材表面の狭い部分の抵抗を精度よく2点間の抵抗を測定することができます。

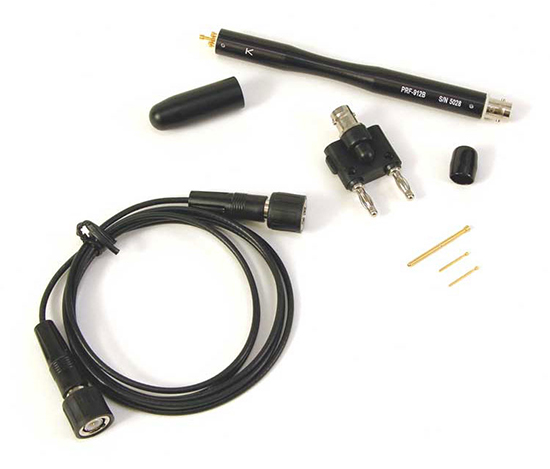

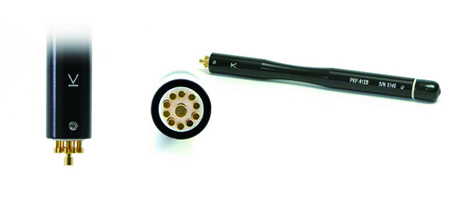

ミニチュアプローブ同心円(PRF-912B)
部材表面の狭い部分の抵抗を1.0×1012Ωまで精度よく測定することができます。

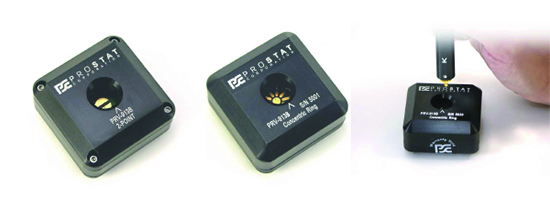

デュアル検証治具(PRV-913B)


1.0×106Ωの抵抗器を内蔵し、1台の表裏で2種類のプローブの検証が可能で、ミニチュアプローブ2点間PRF-922B、ミニチュアプローブ同心円PRF-912Bの検証を行うことができます。

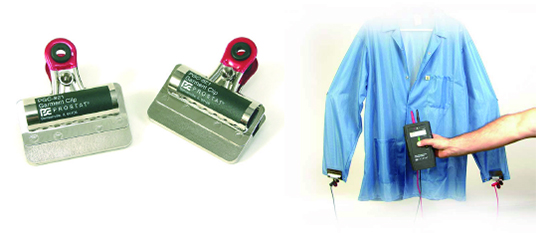

ガーメントクリップ(PGC-821)


抵抗測定器PRS-801またはPRS-812と共に使用し、衣服の袖-袖間の抵抗測定を簡単に行うことができます。
2個1組です。

リストストラップオーディタ(PWA-805)


抵抗測定器PRS-801またはPRS-812と共に使用し、「カフ」「コード」「カフとコード」の抵抗など、リストストラップの各部分の抵抗を測定し導通状態を確認できます。

電位測定

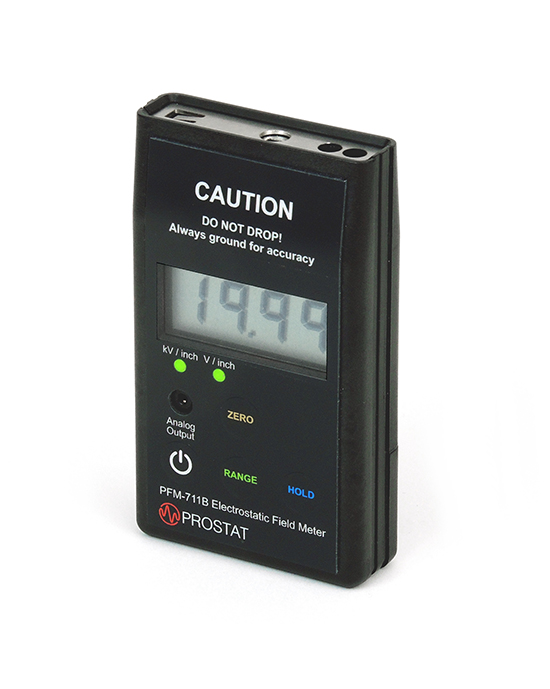

フィールドメータ(PFM-711A)


電界測定(表面電位測定)ができます。
LOWレンジ:0V~±1999V、HIGHレンジ:0kV~19.99kV

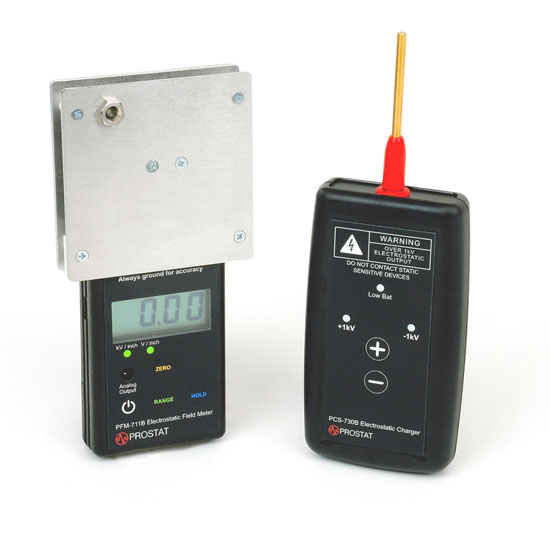

フィールドメータセット(PFK-100)


電界測定、帯電電圧発生の測定、帯電の減衰測定、イオナイザのイオンバランスと減衰特性の評価、材料、機器、人体の帯電電圧発生の測定など幅広い測定用とにご利用できます。

PFK-100の構成
①フィールドメータPFM-711A
LOWレンジ:0V~±1999V、HIGHレンジ:0kV~19.99kV
②帯電プレートCPM-720
静電容量:10pF±1pF
③チャージャーPCS-730
帯電プレートCPM-720を±1000Vに強制帯電可能

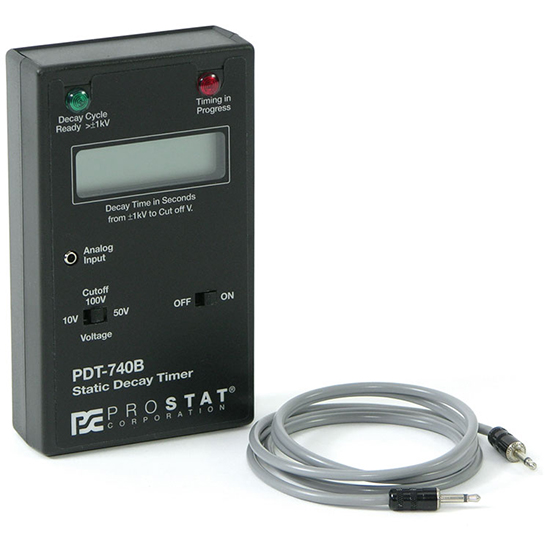

減衰タイマ(PDT-740B)


イオナイザの減衰時間を簡単に測定できるタイマです。フィールドメータセットPFK-100と併用して使用することができます。

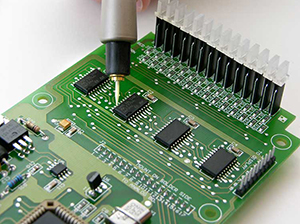

コンタクトボルトメータ (CVM-780)



高い入力インピーダンスと低い入力キャパシタンスを組み合わせた計量で小型の接触型プローブを採用した帯電電圧計です。CDM(デバイス帯電モデル)とMM(マシンモデル)に起因するデバイスや組立基板のESD損傷の原因分析を工程内で行うことができます。バッテリ駆動方式を採用し、工程内の測定に携帯できます。

電圧測定の一例
・デバイスのリードフレーム
・回路基板の導線
・自動テスト装置の接点部
・工程内の重要な経路にある導体

測定キット

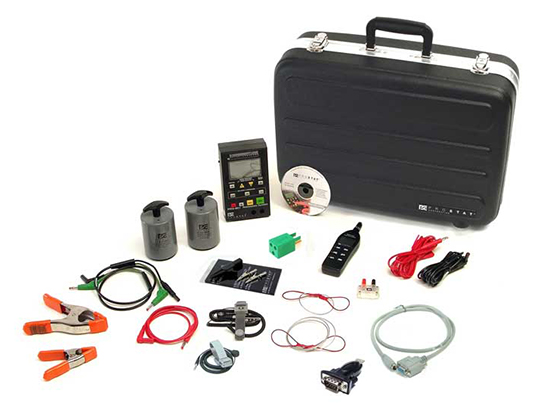

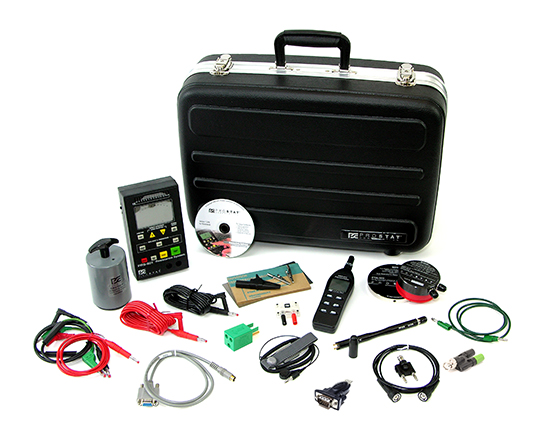

抵抗測定キット(PMK-151)


ESD保護区域(EPA)の抵抗測定を行うための静電気管理のエキスパートに最適なキットです。抵抗測定器には、0.1Ωから2.0×1014Ωまでの幅広い測定範囲を持つPRS-801抵抗測定器を装備しています。

主な測定用途
・作業表面、装置、衣服、什器、備品、床などの表面抵抗測定
・接地間抵抗測定
・2点間表面抵抗測定
・測定環境の温度・相対湿度の測定

キットの構成
・抵抗測定器(PRS-801)
・5ポンド電極(PRS-801-W)(1対)
・温湿度計(PHT-771)
・グラウンドアダプタ(Q007)
・クリップ(絶縁被覆付ブルドッククリップ、ワニ口クリップ)
・クランプ(大小各1個)
・テストプレート(ステンレス、アクリル)
・ケーブルスペーサーセット(PRS-800CS)
・リストストラップ(PWS-610M)
・アクセサリボックス(PAB-023)
・キャリングケース(PMK-151C)

表面抵抗測定システムキット(PRS-801RM)


作業表面、保管棚、台車、床、椅子、マット等のグラウンド可能接続点への抵抗(Rg)や点間抵抗(Rp)の測定ができます。

キットの構成
・抵抗測定器(PRS-80)
・5ポンド電極(PRS-801-W)(1対)
・ケーブルスペーサーセット(PRS-800CS)
・リストストラップ(PWS-610M)
・アクセサリボックス(PAB-023)
・キャリングケース(PMK-151C)
