ピンホール検出器

ピンホール検出器
Pinhole detector


検出電極に直流高電圧を印加し、接地電極(マンドレル、アースロール等)間の絶縁抵抗差で生じる放電パルスを検出、基材のピンホールを検出します。検出された放電パルスは波形成形、増幅後、異常ランプ表示をするとともに接点出力されます。小型検出電極によるプラスチックカップのピンホール検出から検出電極をシリーズに設置した広幅フィルムのアプリケーションまで幅広く対応いたします。

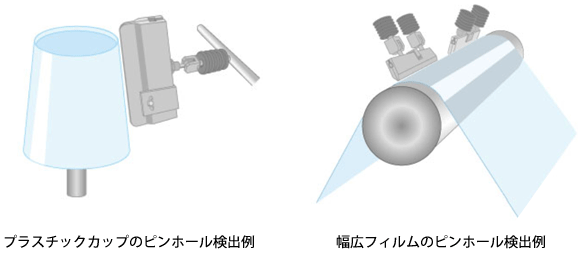

アプリケーション例

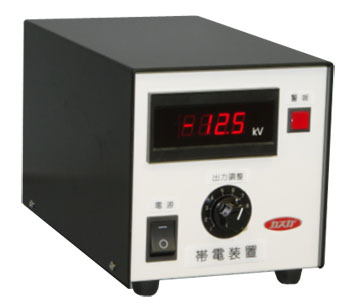

電源仕様

 型式KTK-125KTK-2002N
出力電圧0~-20kV (可変) 片極性0~-20kV (可変) 片極性
出力電流0.5mA2mA
電源入力AC100~240V 50/60HzAC100~240V 50/60Hz
消費電力50VA50VA
保護機能火花検出火花検出
フォトカプラ出力オープンコレクタオープンコレクタ
コレクタ・エミッタ間電圧55V MAX.55V MAX.
コレクタ電流50mA MAX.50mA MAX.
リレー接点1a1a
制御容量250V 3A(AC). 30V 3A(DC)250V 3A(AC). 30V 3A(DC)
制御出力時間約0.01~1sec.(出荷時40mSec.)約0.01~1sec.(出荷時40mSec.)
(本体内蔵ボリュームにて可変)(本体内蔵ボリュームにて可変)
寸法150×150×270 (mm)175×175×330 (mm)
質量3.3kg4.5kg
