見まもるアース(セルフチェック機能付接地装置)(ECS-004)

見まもるアース(セルフチェック機能付接地装置)(ECS-004)
Mimamoru Earth (Earthing system with a self-check function) (ECS-004)

本質安全防爆構造(ゾーン1対応)


概要


静電気に起因した火災事故の着火源の70%以上が火花放電です。火花放電の発生原因の多くは、設備・容器・治具等の接地不備によるものです。 見まもるアースは、設備・容器などの対象物に接触させることで接地ができ、さらに確認機能も保有しております。また、対象物が接地されていることを、より容易に確認できるようになりました。本装置を使用することにより、火花放電に起因した静電気火災事故の多くを未然に防ぐ事ができます。

また、本装置は本質安全防爆検定合格品であり、危険場所でご使用いただける製品です。

※可燃性物質を取扱う危険場所では防爆検定に合格した電気機械器具でなければ使用できません。(労働安全衛生規則第280条)

特長

  • 電池方式
  • 電池残量チェッカー機能付
  • LED点灯で接地を確認
  • 小型・コンパクト
  • DINレールにて固定可能

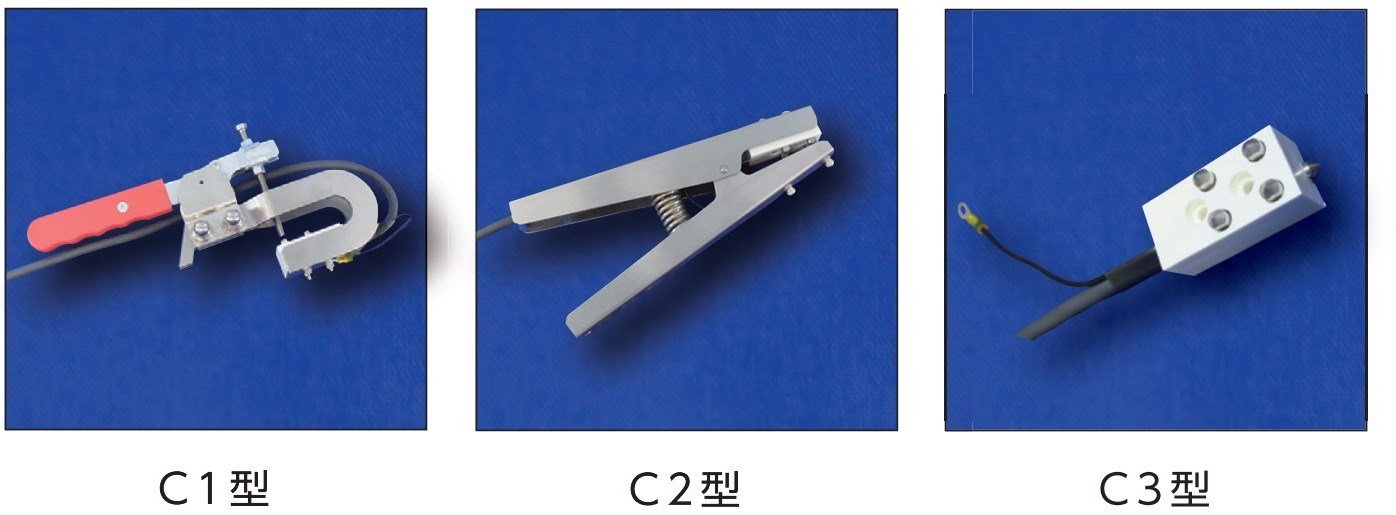

クリップ

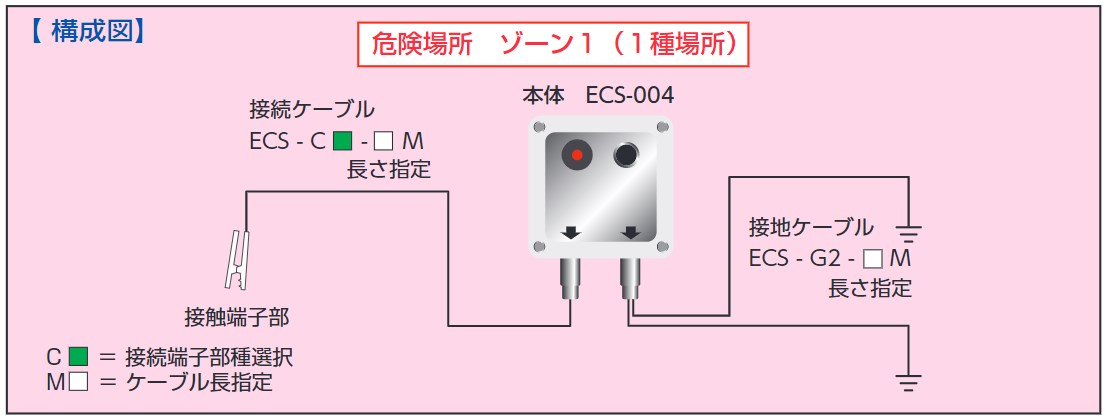

構成図


 仕様

本体 寸法 100mm×112mm×95mm(コネクタ含 100mm×145mm×95mm)
本体 質量 約730g
電源 アルカリ電池 DC3V (LR03 日立マクセル㈱製×2本)
検出感度 100kΩ以下
接続ケーブル 標準3m 最大25m
接地ケーブル 標準3m 最大20m
防爆記号 Exib ⅡBT4(ゾーン1対応)
型式検定合格番号 第TC20586号
環境 0~40℃  80%RH以下  結露なきこと

使用例

31_見まもるOK.jpg 32_見まもるNG.jpg
