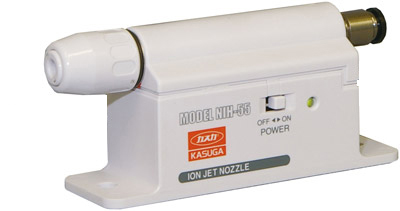

イオンジェットノズル(NIH-55)

イオンジェットノズル(NIH-55)
Ion jet nozzle (NIH-55)


特長

  • 動作ランプを新たに採用し、極端な汚れ、異常放電、高電圧トランスの故障をLED赤表示でお知らせし、簡単に動作確認が可能で、外部に出力も可能です。
  • 新たに独自構造のエア噴出口を設計し、エア消費量が少なく安定したイオンバランスを実現いたしました。
  • 外部からの信号により除電のON/OFF動作が可能で、除電したいときのみ電源を供給することでメンテナンス頻度を延ばすことができます。
  • 高電圧電源をノズル部分に内蔵し、低電圧配線を可能とし、高電圧配線のない安全性の高い使用ができます。
  • イオン生成効率の高い高周波ACタイプで、さらに信頼性の高い巻き線型トランスの採用により、衝撃に強く長期間安定して使用が可能です。
  • ノズルタイプでは初の電源スイッチを装備し、元電源を切ることなくスイッチOFFによりメンテナンスが可能になりました。
  • 先端オプションのチューブノズル(NIH-55-C500)には、導電性フッ素チューブを採用し、耐久性が高く、チューブの帯電を抑制できますので安心して電子デバイスの除電に使用できます。


電源入力、警報出力の接続は、特殊工具が必要ない端子台を採用しております。

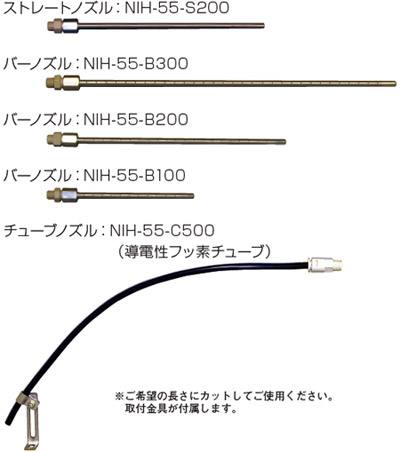

先端オプション

お客様からのご要望が多いオプションを取り揃えました。


仕様

イオナイザ本体

型式NIH-55
イオン生成方式高周波コロナ放電式
放電電極針タングステン
イオンバランス±20V以内(工場出荷時)
推奨エア圧力0.1~0.4MPa
エア消費量55~155L/min
警報出力クリーニング警報、高電圧停止時LED赤点灯(正常時緑点灯)
端子台DC24V入力、警報出力、除電ON/OFF入力、アース
オゾン発生量0.02ppm以下
環境温度0~40℃、湿度80%RH以下(結露なきこと)
電源入力DC24V(専用ACアダプタまたは端子台)
消費電流約110mA
質量約150g

※測定距離150mm

専用ACアダプタ(オプション)

型式KN-AC1B
入力電圧AC100~240V 50/60Hz
出力電圧DC24V
質量約270g


注意: NIH-55にはACアダプタは付属しておりません。下記のようにご注文願います。
また、先端オプションのNIH-55-B100,B200,B300,S200を確実に固定したい場合は、NIH-55-C500用取付金具が使用できますので別途ご注文願います。

型式仕様
NIH-55-1ACアダプタ付
NIH-55-2ACアダプタ無し

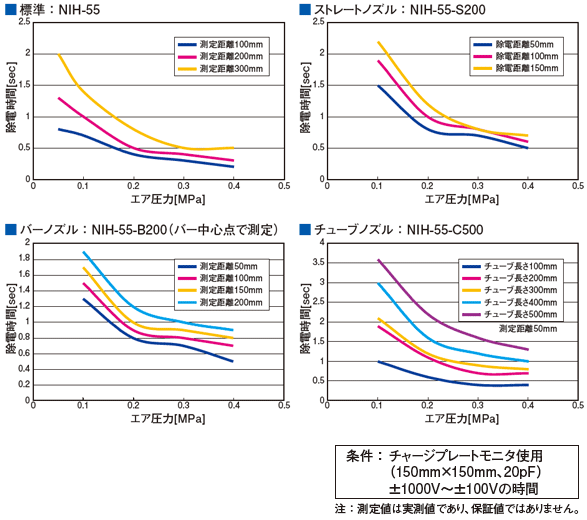

除電特性

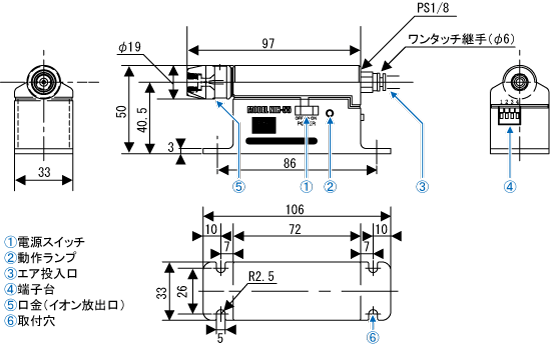

寸法・各部の名称 (寸法単位[mm])

イオナイザ本体(標準)

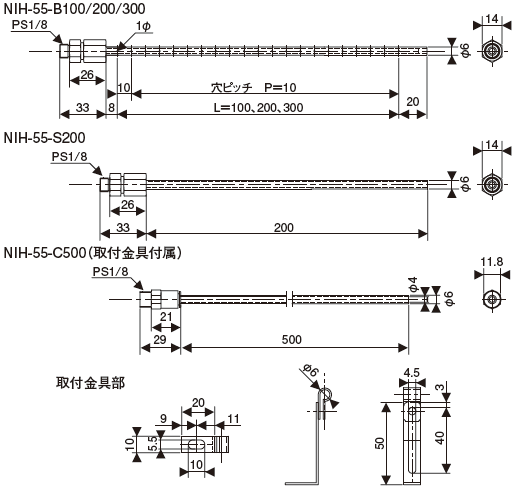

先端オプション


用途

  • 各種製造装置内のスポット除電
  • 光学部品の除電除塵
  • 電子デバイスハンドリング時のスポット除電
