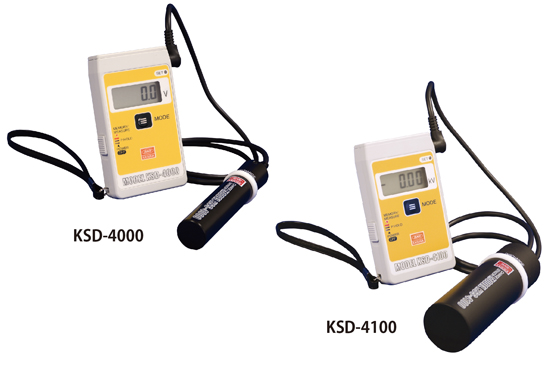

人体電位測定器（KSD-4000/KSD-4100）
Human body potential measuring device (KSD-4000/KSD-4100)


作業者が持った電子デバイスや金属工具は個々の対地静電容量を持ち、人体電位で充電されます。その充電された電子デバイスがグランドに触れたり、金属工具が電子デバイスに触れたりしたとき、高速で高いピーク電流を持つ過渡電流が流れ、障害が発生します。人体電位測定器を用いることにより正確に人体の電位を測定することができ、その電位で電子デバイスが損傷するかどうかが即座に判断できます。また、導電床、静電マット、静電靴、リストストラップ等の静電気対策が、どの程度人体電位を低下させるかを知ることができます。

特長

  • プローブを手で握ることにより簡単に人体の帯電電位が測定できます。
  • ±0.1Vの高分解能を実現しました。（KSD-4000）
  • ワイドレンジで測定できます。
  • ピークホールド測定と連続測定の切り替えができます。
  • 記録計を併用することにより作業者の各動作における人体電位の変化を連続的に記録することが可能です。
  • 作業者の静電気対策評価や教育が簡単にできます。
  • 検出センサ故障診断回路を内蔵し、故障時に表示いたします。（特許）
  • 電源の消し忘れによる電池消耗対策としてスリープモード機能付です。

仕様

型式KSD-4000KSD-4100
検出方式振動型表面電位センサ
測定範囲±0.1～±999.9V±0.01～±10kV
アナログ出力0～±999.9mV0～±1000mV
測定精度±5％以内
測定モード連続測定またはピークホールド
環境温度0～40℃、湿度65％RH以下（結露なきこと）
電源単3アルカリ乾電池2本（連続使用10時間以上）
寸法本体：121×70×22mm
プローブ：125mm×25φ		本体：121×70×22mm
プローブ：125mm×40φ
質量約270g
（プローブ、乾電池含む）		約350g
（プローブ、乾電池含む）
オプションKSD-AC1／ACアダプタ（AC100～240V）
KSD-REC／アナログ出力ケーブル（L＝1000mm）

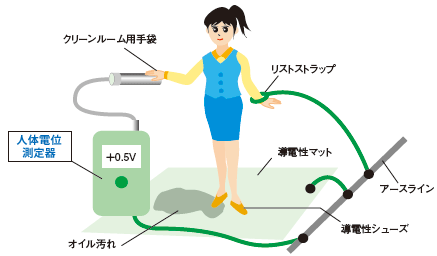

測定例

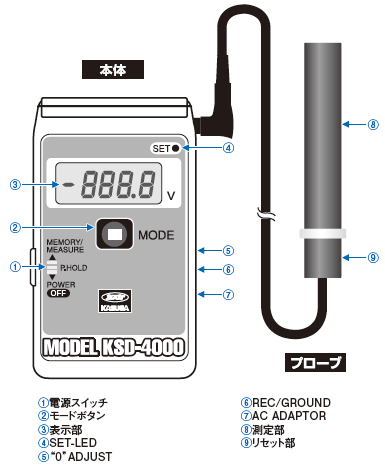

各部の名称
