防爆タイプレコーダ付静電電位監視装置(マルチチャンネル)(KSR-1001/KSR-1201)

防爆タイプレコーダ付静電電位監視装置(マルチチャンネル)(KSR-1001/KSR-1201)
Explosion-proof type electrostatic potential monitor with recorder (multi-channel) (KSR-1001/KSR-1201)

発生する静電気をリアルタイムでモニタリングし、その測定データを保存、収集、解析することができる静電電位監視装置です。静電気の測定管理を徹底し、それを基に静電気対策を講ずることで、生産の高効率化、高品質化を実現させます。

(日本国内防爆検定取得済)

特長

  • 最速で100msの高速測定。(KSR-1001)
  • 入力点数をKSR-1001は最大10チャンネル、KSR-1201は最大12チャンネルまで拡張、データ管理が可能。
  • センサEMS-01と安全保持器KS-301Aを組み合わせ危険雰囲気(爆発等級2、発火度G4)での測定が可能。

多彩な表示システム

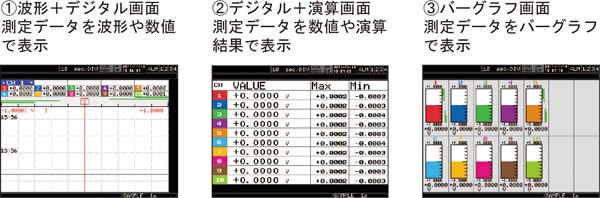

KSR-1001

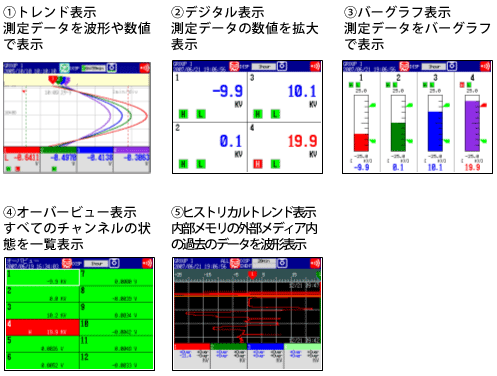

KSR-1201


ソフトウエアによるデータマネジメント

【リアルタイムモニタリング】

ネットワーク接続されたPCで監視装置のデータをトレンド波形などでリアルタイムモニタリングすることができます。(KSR-1201はオプション)

【データモニタ】

ネットワーク接続されたPCのWebブラウザ上で監視装置のデータをトレンド波形などで簡易的にモニタリングすることができます。

【データビューア】

監視装置及びPCで保存されたデータファイルを再生表示することができます。

【エクセル変換】

収録したデータをエクセル形式に変換することができます。

【統計・履歴表示】

収録中の統計演算の結果とアラーム履歴を表示します。

【設定】

測定チャンネルや表示方法などの設定データを監視装置に送信したり、PCのハードディスクなどに保存することができます。

アラーム機能

【アラーム出力リレー】

アラームが発生すると、接点信号を出力します。

【アラームサマリ表示】

アラーム履歴を一覧表示します。(KSR-1201のみ)

仕様

構成 本体制御表示部 KSR-1001 KSR-1201
センサ EMS-01(センサケーブル別売)(最大ケーブル長100m
センサケーブル EMS-01-C055MEMS-01-C2020M
延長ケーブル EMS-OP-C04(ケーブル長指定)
安全保持器 KS-301A(本質安全防爆構造関連機器(検定品))
質量 本体制御表示部 12kg 12.5kg
EMS-01 130g(サポータ含む、ケーブル含まず)
KS-301A 125g(ケーブル含まず)

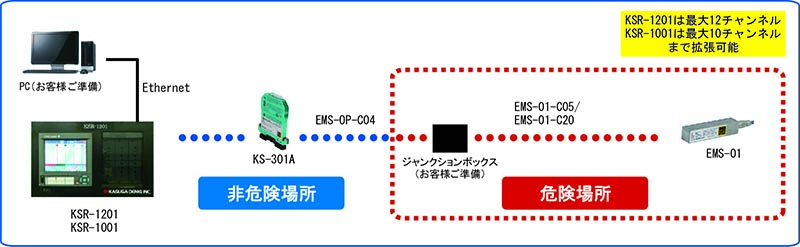

システム構成例
