バータイプ静電気除去装置(KD-309シリーズ/KDBシリーズ)

バータイプ静電気除去装置(KD-309シリーズ/KDBシリーズ)
Bar type static eliminator (KD-309 series/KDB series)


特長

  • DCタイプのイオン生成方式です。
  • イオン極性バランスがとれており、照射イオンによる逆チャージが殆どありません。
  • イオン極性バランスが良いので、帯電物の極性や電位に関係なく効率の良い除電をおこないます。
  • イオン到達距離が長く、高速で走行する帯電物体の除電に適しています。
  • オゾン発生が極めて少量です。
  • イオン生成電極には、電流制限回路が搭載されていて電撃が少なく安全設計です。
  • DCタイプのため、パルスDCタイプのような除電物体の表面電位のスイングはありません。
  • CKDB・KDB-SIタイプは、放電電極針の交換が出来ます。
  • 低消費電力設計で、環境にやさしい静電気除去装置です。

仕様

イオン生成方式直流コロナ放電式
推奨設置距離50~100mm
環境温度0~40℃、湿度80%RH以下(結露なきこと)

高電圧電源


型式除電電極長消費電力入力電源周波数高電圧
停止回路
外部出力
(接点信号)
KD-309B~1100mm4VAAC100V
または
200V
(切替不可)
50/60Hz
KD-309BSAC100V

240V
KD-309L~3500mm7VAAC100V
または
200V
(切替不可)
KD-309LBSAC100V

240V
KD-309W3600mm~100VAAC100V
または
200V
(切替不可)

(ブザー・ランプ)

除電電極種類


標準タイプ

KDB-□□□□ (放電電極針:タングステン) 100mm~1100mm

KDB-□□□□P (補強丸パイプ付、放電電極針:タングステン) 1100mm~3000mm

KDB-□□□□RP (補強角パイプ付、放電電極針:タングステン) 3000mm以上

クリーンルーム対応タイプ、放電電極針交換可能

KDB-□□□□SI (放電電極針:ポリシリコン) 100mm~1100mm

KDB-□□□□SIP (補強丸パイプ付、放電電極針:ポリシリコン) 1100mm~3000mm

放電電極針交換可能タイプ

CKDB-□□□□ (放電電極針:タングステン) 100mm~3000mm
(1100mm以上は、補強が必要になります)

※除電電極長は100mm単位で製作いたします。

除電電極寸法表

型式電極長有効長
KDB-300379255
KDB-400481357
KDB-500583459
KDB-600685561
KDB-700787663
KDB-800889765
KDB-900991867
KDB-10001093969
KDB-110011951071
KDB-120012971173
KDB-130013991275
KDB-140015011377
KDB-150016031479
KDB-160017051581
KDB-170018071683
KDB-180019091785
KDB-190020111887
KDB-200021131989
KDB-210022152091
KDB-220023172193
KDB-230024192295
KDB-240025212397
KDB-250026232499
KDB-260027252601
KDB-270028272703
KDB-280029292805
KDB-290030312907
KDB-300031333009
KDB-310032353111
KDB-320033373213
KDB-330034393315
KDB-340035413417
KDB-350036433519

※KDB-1100以上は補強パイプ付になります。

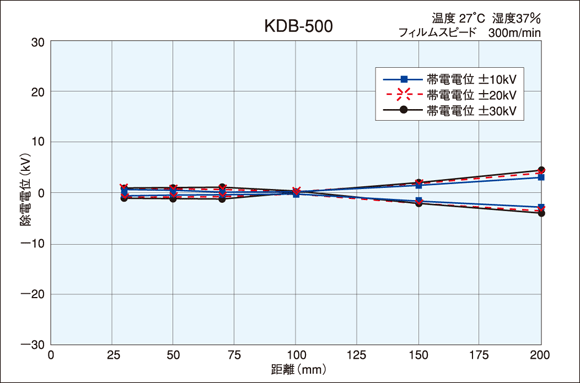

除電特性
