バータイプ静電気除去装置(APKF)

バータイプ静電気除去装置(APKF)
Bar type static eliminator (APKF)


特長

  • クリーニング時期をお知らせするクリーニングランプを装備いたしました。これによりメンテナンス時期を簡単に把握することができます。(APKF-0000-Hのみ)
  • 除電電極部に高電圧発生回路を内蔵することにより、高電圧配線がなくなり、安全性が高くなっております。
  • DCタイプに接地電極を設けコロナ放電を安定させました(特許申請中)。このため電界シールド効果とイオンバランスの安定性が向上し、放電電極の清掃頻度を低減することができました。
  • 放電電極針は簡単に交換可能です。
  • クリーンエアを併用することにより高速除電が可能です。
  • DCタイプのためイオン生成量が格段に多く、高速除電が可能です。
  • 除電場所の電位をゼロボルトに保つために、イオンバランスの微調整が可能です。

仕様

静電気除去装置本体

型式APKF
イオン生成方式直流コロナ放電式
電極結合方法高抵抗結合
電源入力DC24V

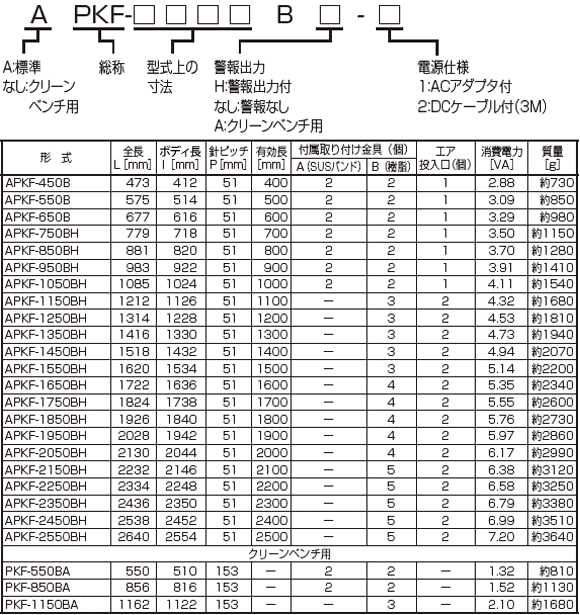

消費電力下記
環境温度0~40℃、湿度80%RH以下(結露なきこと)
質量下記


専用ACアダプタ(電源仕様1)

型式KN-AC1A
入力電圧AC100~240V 50/60Hz
出力電圧DC24V
環境温度0~40℃、湿度80%RH以下(結露なきこと)
質量280g

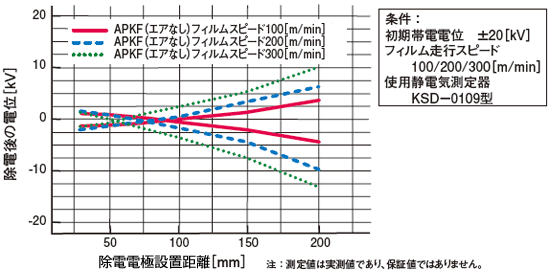

高速走行フィルムでの除電特性

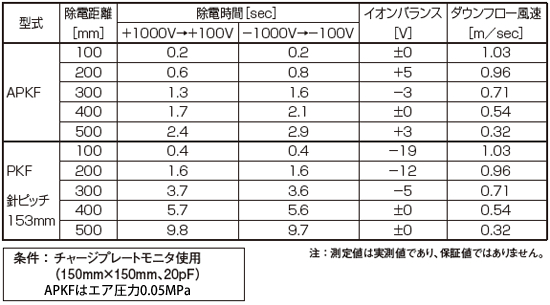

クリーンベンチダウンフロー下設置での除電特性


寸法・各部の名称 (寸法単位[mm])


用途

  • フィルム等高速搬送中の除電
  • フラットパネル搬送中の除電
  • クリーンベンチ、クリーンユニットに取り付けによるイオンエリア生成
型式タイプ設置距離目安用途
APKFエアタイプ100~1000mm高中低速搬送物、高速除電
PKF遠距離用300~1000mmクリーンベンチ
